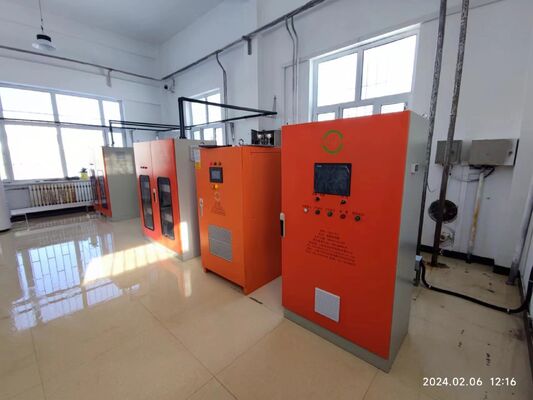

次亜塩素酸ナトリウム生成装置、電気化学装置、モジュール

1、原理

塩水は、アノードとカソードを通る直流によって電気分解され、アノード表面で塩素が生成され、カソード表面で水酸化ナトリウムと水素が生成され、その後、生産システムに必要な次亜塩素酸ナトリウムと反応します。

反応式は次のとおりです。













2、消費と製品





3,システム構成

(1)、ブライン準備モジュール:

発電機用に飽和食塩水を準備します。

モジュールには主に軟水器、塩溶解タンク、塩ディスペンサー、塩水精密混合システムなどが含まれます。

(2)、次亜塩素酸ナトリウム生成モジュール:

食塩水の電気分解による次亜塩素酸ナトリウムの調製:

次亜塩素酸ナトリウム生成モジュールには、主に発電機、熱交換器、整流器、制御盤などが含まれます。

(3)、次亜塩素酸ナトリウム貯蔵モジュール:

調製した次亜塩素酸ナトリウムを保管する

貯蔵モジュールには主に次亜塩素酸ナトリウム貯蔵タンク、水素排気ファンなどが含まれます。

(4)、次亜塩素酸ナトリウム搬送モジュール:

準備した次亜塩素酸ナトリウムを投与ポイントに送ります

搬送モジュールには主に供給搬送ポンプ、安全弁、背圧弁、流量計などが含まれます。













4、Jiashang Technologyを選ぶ理由

設計力、生産品質、安全性確保、プロジェクトパフォーマンス

4.1,技術力





4.2,システム設計の安全保護

ａ．原料保管の安全性

b.主要コンポーネントには安全な操作を確保するためのスペアパーツが装備されています

c.屋内の水素濃度検知

d.流入流量検出 ｅ．給水口圧力検出

f.電解管の液面検出 ｇ．電極温度検出

h.電解電流検出 i．電解電圧検出

j.塩水濃度の検出 ｋ．強い排気で水素が薄まる

l.風圧検知m.より正確な投与とより安全な排水

n.投与流量モニタリング

p.現状に応じて次亜塩素酸ナトリウムの備蓄量を増やすことが可能

4.3、特許技術の電極構造

電極板：平板電極。電極のアノード基材とカソード基材はすべて純チタンTA1材を使用しています。電気分解プロセスでは、陰極は保護されますが、陽極は失われるため、陽極の表面はコーティングによって保護する必要があります。 jsshgブランドの発電電極の陽極表面には、ナノテクノロジーにより粒子微細さ20nmの酸化ルテニウムと酸化イリジウムがコーティングされています。コーティングは18回以上に分割されており、コーティングの厚さは20ミクロンであり、長期安定した耐用年数を保証できます。

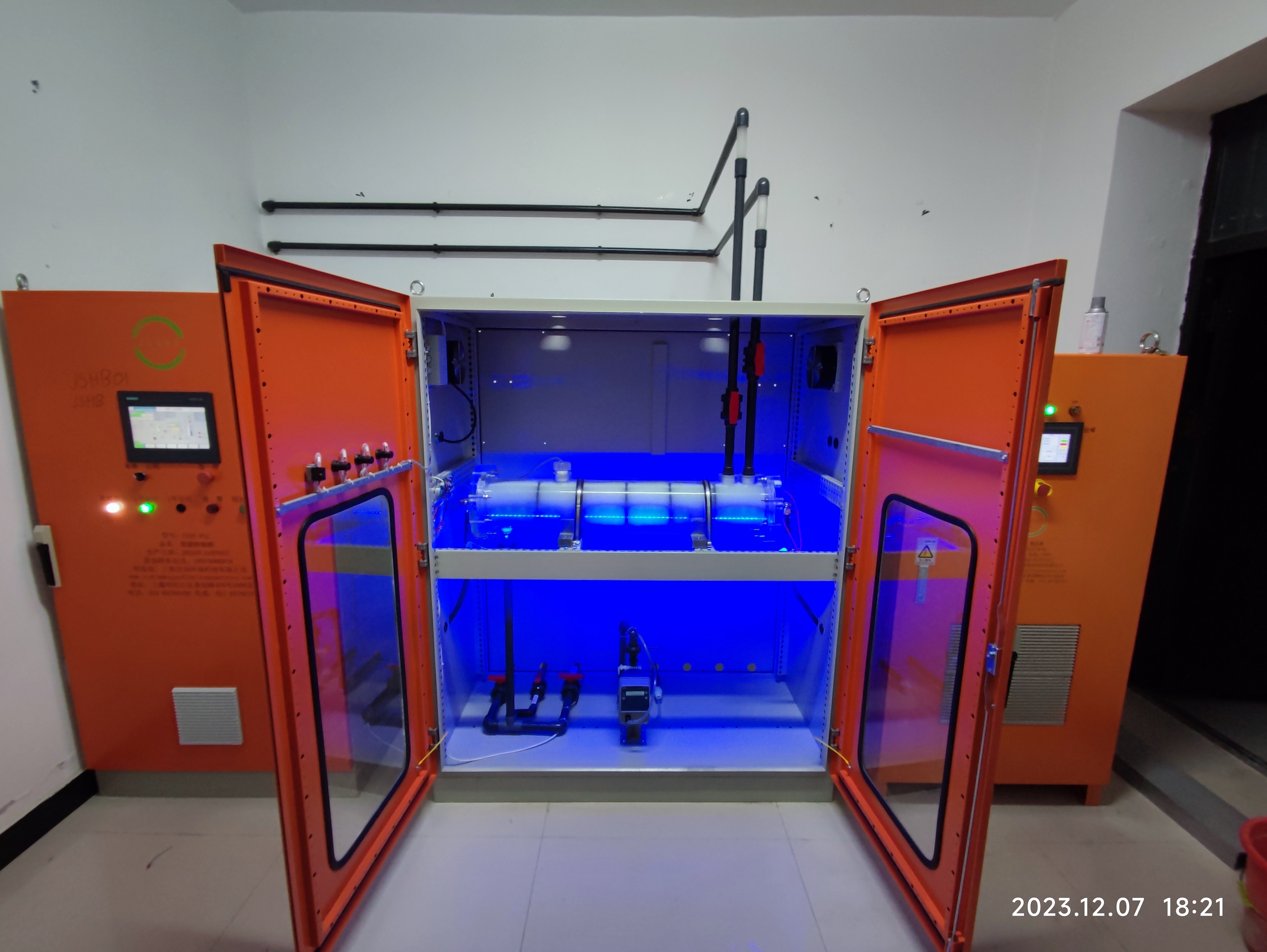

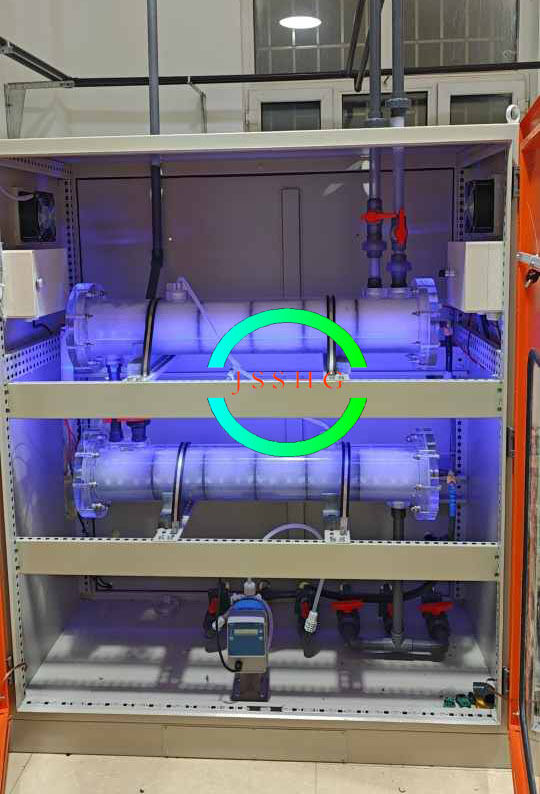

4.4、完全透明電解槽

次の図:





当社の電解槽は、フランジを含めて中国で唯一の完全に透明な設計です。希塩水を電気分解すると、電解状態が一目でわかります。電気分解において最も注意すべきことは、電解槽にスケールが付着していないか、電極が安全な状態で動作するかどうかです。完全に透明な電解槽は実際の状況を視覚的に確認できるため、電解槽をよりよく保護できます。電解槽には液面保護、低温保護、高温保護、低電流保護、超高電流保護、低電圧保護、超高圧保護が装備されています。異常が発生すると、システムは警報信号を送信し、動作を停止します。



4.5、省エネ電解電源

次の図:



次亜塩素酸ナトリウム生成器は、電解電源として高周波定電流電子スイッチング電源を使用しています。高周波整流技術の使用により、AC / DC変換効率は95％以上に達し、発熱量は非常に低く、動作は安定しており、体積は小さく、通常のシリコン整流器の電気変換効率より20％以上高いです（次亜塩素酸ナトリウム発生器 GB 12176-90は電流効率≧72％を必要とします）。
